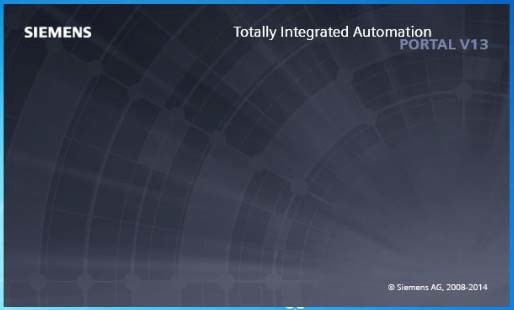

一、啟動 SIEMENS“TIA Portal V13”軟件
圖一：?jiǎn)?dòng)西門子博途軟件

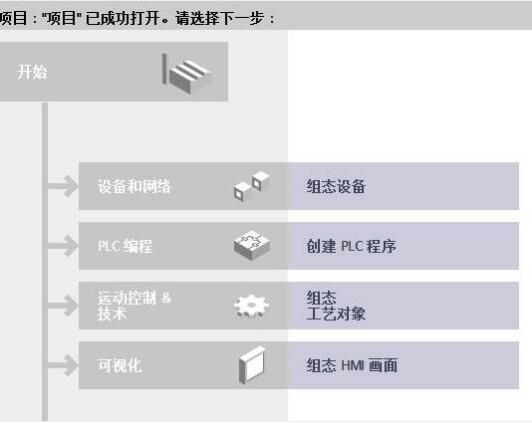

二、創建新項目
圖二：創建新項目
三、硬件組態
圖三：硬件組態
四、添加 PLC 主機，示例中使用的是 S7-300 (6ES7 313-6CF03-0AB0)：
圖四：添加 PLC 主機

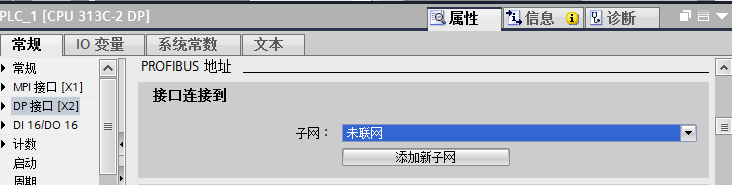

五、設定 PLC 的 profibus 地址，如下圖所示，選擇 PLC-‘屬性’-‘常規’-‘DP 接 口[X2]’
圖（1）

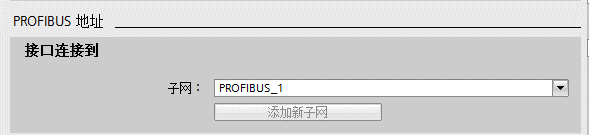

添加新子網，添加后如下圖所示
圖（2）
圖（3）
圖五：PLC 的 profibus 設定（1）、（2）、（3）

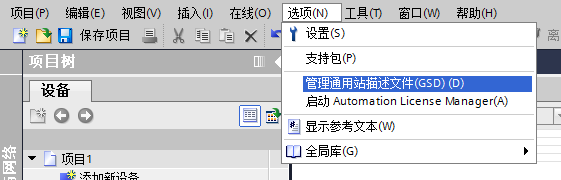

六、如果沒有安裝過 MCA102 的 GSD 文件，則需點擊‘選項’-‘安裝設備描述文件’， 操作如圖六所示。若已安裝則直接進入第七步。
圖六：安裝 GSD 文件

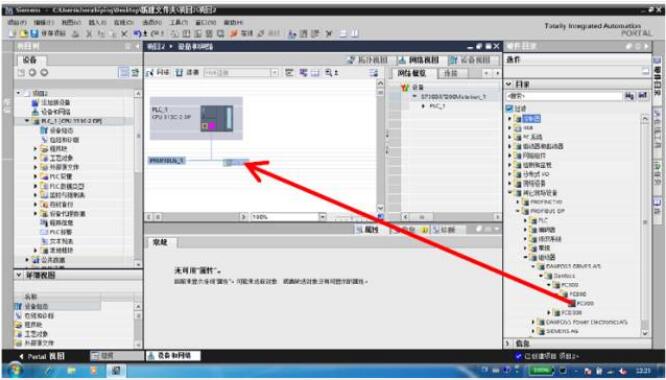

七、：配置丹佛斯變頻器（進入‘網絡視圖’-打開右側‘硬件目錄’-選擇‘其他現場 設備’-‘PROFIBUS DP’-‘驅動器’-‘DANFOSS DRIVESA/S’-‘DANFOSS’-‘FC300’-‘FC300’-‘FC300’）,將其如圖七所示拖動。
圖七：丹佛斯變頻器硬件配置
八、丹佛斯變頻器分配主站，選擇主站，如圖八所示。

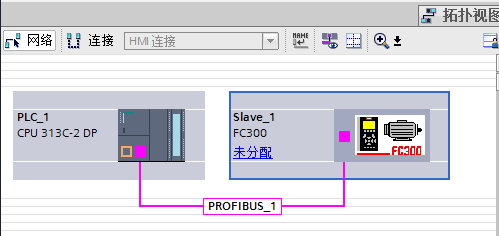

將變頻器 FC300 拖動到 PROFIBUS_1 連接線處后，PLC 和變頻器連接在一起，F(xiàn)C300 顯 示為未分配。
圖（1）
單擊“未分配”，出現下圖所示選項選擇主站，選擇主站 PLC_1.DP 接口_1。
圖（2）

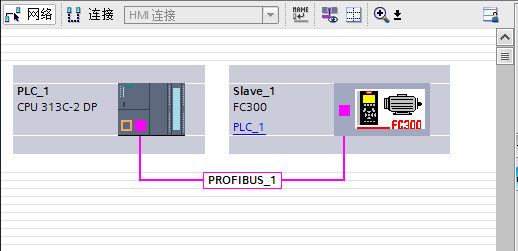

選擇主站后顯示如下，未分配顯示為 PLC_1。
圖（3）
圖八：分配主站（1）（2）（3）
九、在變頻器中插入 PPO 模塊，如圖九所示。 雙擊變頻器（下圖藍色方框區域），進入變頻器遠程控制狀態。

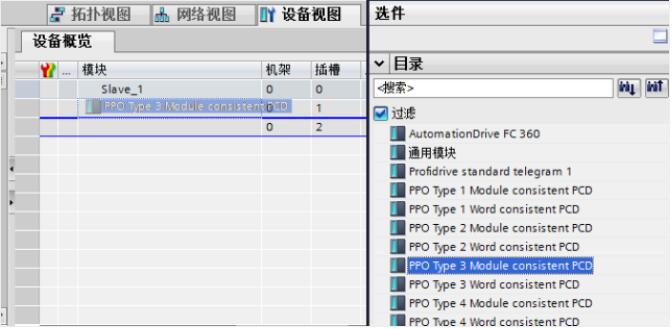

選擇合適的 PPO 模塊，將其拖動到插槽一的位置。例如下圖選擇 PPO Type3 Module consistent PCD,左鍵選擇拖動到插槽一位置釋放。
模塊加入前

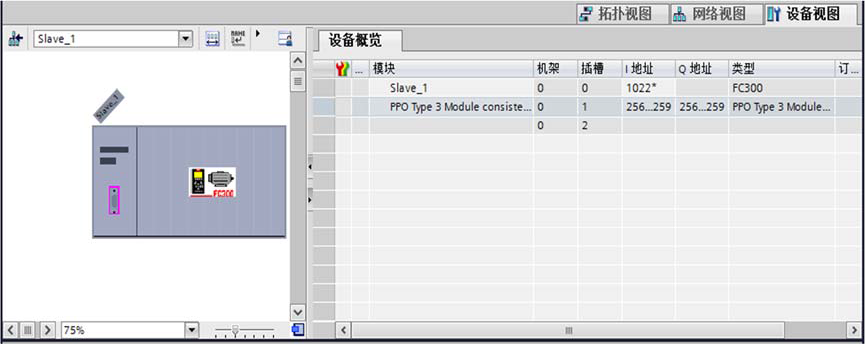

PPO 模塊插入插槽一后，變頻器將會自動分配地址。
模塊加入后 圖九：變頻器插入 PPO 模塊
十、保存項目-編譯，如圖十所示。
圖十：保存項目-編譯
十一、下載到設備，如圖十一所示。
圖十一：下載
十二、下載完成，結束，如圖十二所示。
圖十二：完成
十三、調試：TIA 軟件提供在線調試功能，可以現場操作變頻器，檢查配置和接線是否 正確。在在線模式下，在監控表中添加‘%PIW256(STW)’、‘%PIW258(MAV)’、‘%PQW256(CTW)’、‘%PQW258(MRV)’。
這時寫入 PCD1 控制字(示例中地址為%PQW 256) = 16#047C（“047C”控制字含 義為“運行”,“043C”控制字含義為“停止”）；寫入PCD2 總線參考值(示例中地址為%PQW 258)= 16#4000（含義為100%），然后按“修改值(I)”按鈕，數據就能傳送至變頻器，如 果此時變頻器在Auto-on 模式，控制端子12 與27 短接，變頻器就能正常運行，而且輸出 頻率為25Hz,狀態字（示例中為%PIW256）,實際運行值（示例中為%PIW258）的值也會改變。
